自動固溶生產線
所屬類別：熱處理生產線
產品用途
一、設備概述
自動固溶生產線，配套于年產3萬噸不銹鋼板材生產線，用于9000～13000（長）×1500～2600（寬）×6～30mm（厚）等多種規格不銹鋼板材的固溶、淬火等熱處理工藝的自動化作業。
生產線工藝流程：工件—上料輥道—裝料機—加熱爐—出爐—淬火升降裝置—淬火槽—冷卻裝置—控制系統—工件下料。
二、主要技術參數
設備型號: RZD-150-11
生產工藝:不銹鋼固溶、淬火
生產線尺寸:44.6x10.4x4.88m
工件尺寸: (9-13)x(1.5-2.6)x(0.06-0.3)m
年產量:3萬噸
max裝機功率:150Kw
加熱爐有效尺寸:13.5×2.6×0.25m
溫度控制區: 6區，精密控制
燒嘴型號: SXHR600LN/H數量：12只
裝料機max裝載量:15T
加熱時間 :24-400min
轉運時間: ＜200s
三、設備結構
由1臺加熱爐+1臺裝料機+1套淬火升降裝置+3臺輸送輥道+冷卻裝置組成。

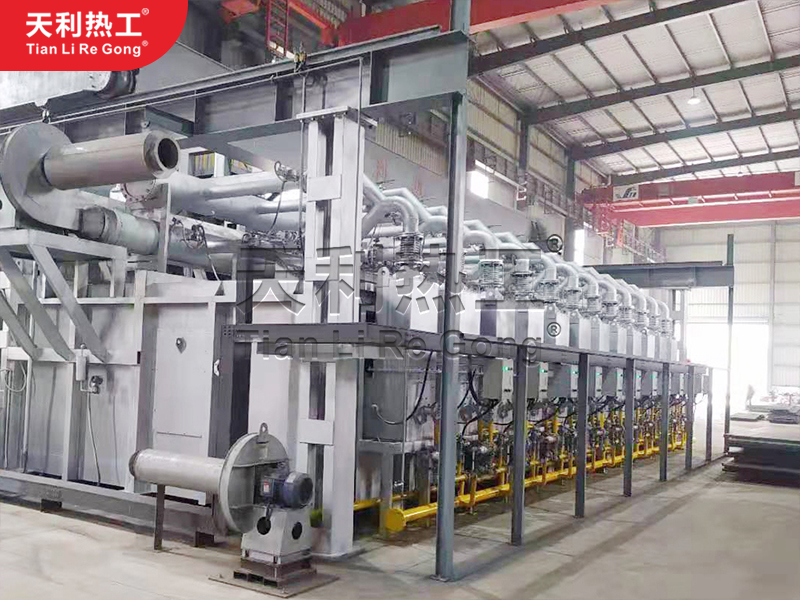

燃?xì)饧訜釥t采用側開爐門的爐型結構設計，實現了板材在固溶裝爐、出爐、淬火等功能均在一條軌道上自動控制運行，大幅提高了生產效率，加熱爐底創新采用線形接觸工件，提高了產品的熱處理質量；自動固溶生產線采用了將工件快速淬入冷卻液的整體淬火升降輥道結構設計，實現了快速淬火冷卻；自主設計的自動化控制系統，實現了工件進行固溶熱處理工藝的全自動化作業生產。
